化工儲罐有哪些類型？
瀏覽： 發布日期：2021-10-08
復雜多樣的工作環境對倉儲集裝箱提出了更高的要求。出于安全考慮，大多數工業化工化工儲罐都是鋼制的。根據儲存介質的特點和對儲存溫度、壓力等參數的不同要求，化工儲罐的材料多為碳鋼、低溫鋼、不銹鋼等材料。其他材料如玻璃鋼、塑料等不符合防火、抗壓要求，不予考慮。根據罐體結構，罐體一般可分為水平罐、球形罐、圓頂罐、外浮頂罐和內浮頂罐。

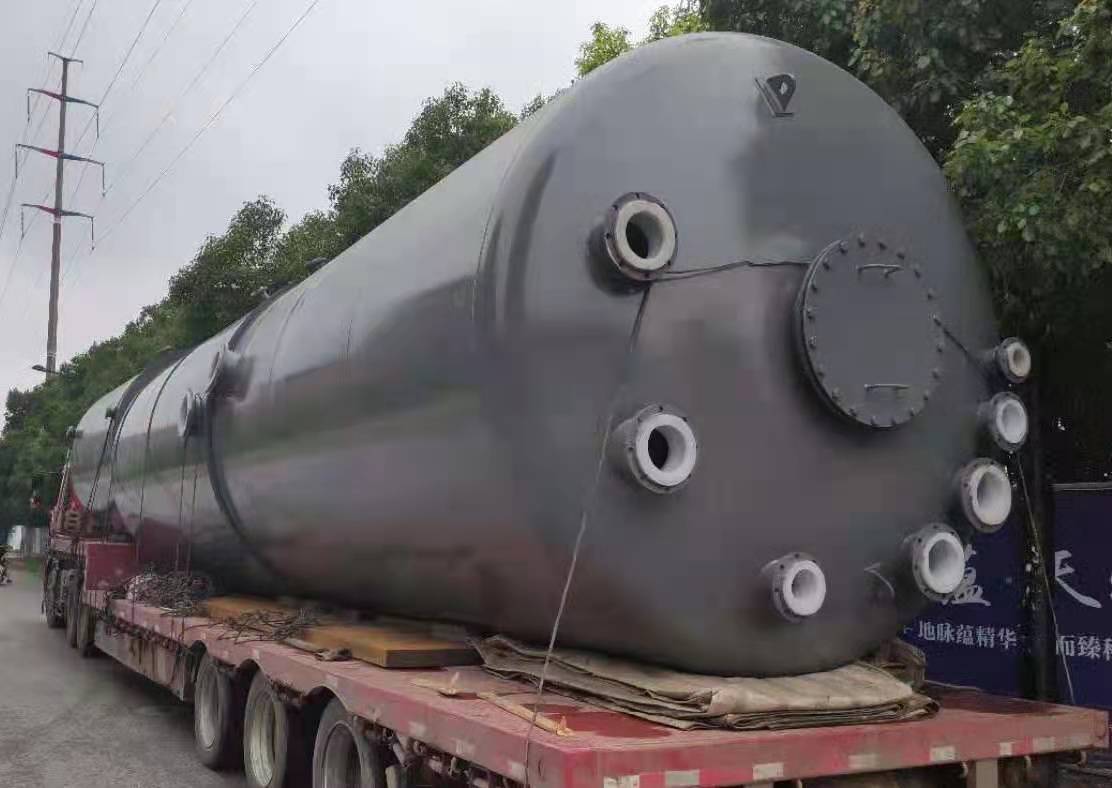

1、臥式罐容積小(一般小于100m)³，占地面積大。主要用于酸堿等化學品的貯存。也常用于生產裝置中其他容量較小的介質(儲存溫度下飽和蒸汽壓力大于或等于大氣壓的物料)。臥式罐筒體與地面軸向平行，常用作鞍式支撐。一般在壓力下儲存，能承受較高的正壓和負壓。這是一個壓力容器。二是球罐廣泛應用于石油、化工、冶金等工藝行業。它是一種承壓的大容量球形化工化工儲罐，用于液化石油氣、液化天然氣、液氧、液氨、液氮等產品其他介質如壓縮氣體(空氣、氧氣、氮氣、城市煤氣等)的儲存。球罐一般用于儲存溫度下飽和蒸汽壓力大于大氣壓力的物料。它們大多儲存在室溫、低溫或低溫下。
1.常溫球形罐，常見的球形罐如液化氣、氮氣、氣體和氧氣等，均采用常溫球形罐。這種球形罐的設計溫度大于-20℃，其壓力取決于液化氣的飽和蒸汽壓力或壓縮機出口壓力。
2.低溫球罐，其設計溫度一般不低于-100℃，但低于或等于-20℃。3.設計溫度低于-100℃的低溫球罐，常儲存在介質液化點以下，壓力不高，有時在常壓下。為了滿足較高的隔冷要求，多采用雙層球殼。
3.圓屋頂罐體，圓屋頂罐體是一種鋼制容器，罐體具有球形頂蓋和圓柱形罐體。圓頂罐一般是低壓罐或常壓罐。圓頂罐制造簡單，成本低。廣泛應用于流體工業。適用于B、C類液體，以及有特殊儲存需要的A、B、B類液體。國外也用于大型LNG的深冷儲存，有時也使用大型酸堿罐。目前圓頂頂化工化工儲罐最常用的容積為1000~10000m³，在我國最大容積已達到30000m³。
4、浮頂罐浮頂罐由漂浮在介質表面的浮頂和垂直圓柱形罐壁組成。浮頂隨罐內介質儲量的增加或減少而上升或下降。浮頂外緣與罐壁之間設有環形密封裝置。罐內介質始終由內浮頂直接覆蓋，減少介質揮發。浮頂罐常用于貯存B類溫度下的飽和蒸汽壓力低于大氣壓力的罐和B類儲液罐。浮頂罐有內浮頂罐和外浮頂罐兩種類型。1.內浮頂罐是一種帶罐頂?shù)母№敼蓿蓤A頂罐和浮頂罐組成。外部為圓屋頂，內部為浮動屋頂。內浮頂罐具有以下優點:與浮頂罐相比，內浮頂罐由于內浮板浮在液面上，沒有蒸發空間，從而使蒸發損失減少85%~96%;同時能有效防止風、沙、雨、雪或灰塵的侵入，減少空氣污染、火災、爆炸隱患，一般即使發生火災也不會造成大面積燃燒，且易于保證質量
